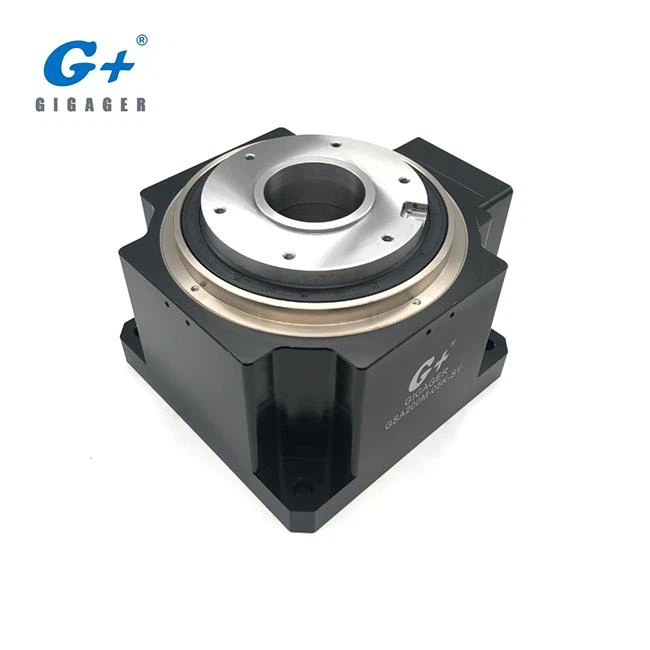

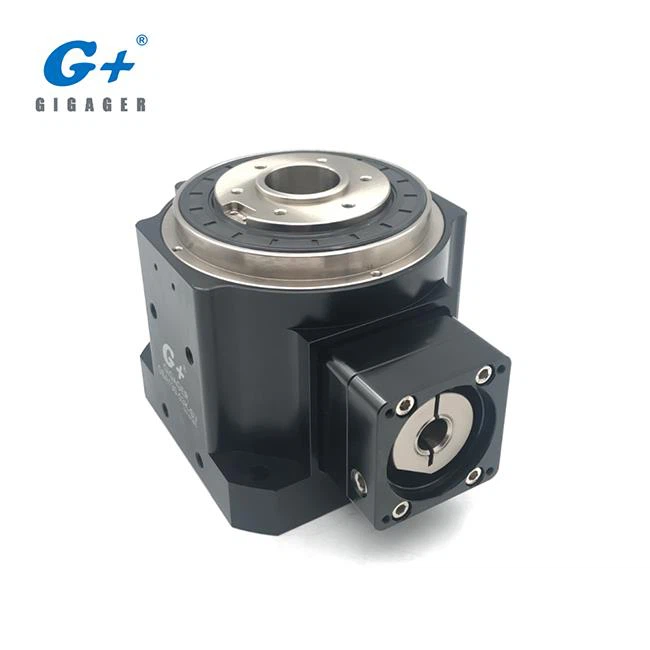

دائیں زاویہ کھوکھلی روٹری ٹیبل

ایک مشہور پیشہ ورانہ رفتار کو کم کرنے والے کارخانہ دار کے طور پر، GIGAGER دنیا بھر میں اعلی معیار کے صحیح زاویہ کی رفتار کو کم کرنے والا فراہم کرتا ہے.

GIGAGER دائیں زاویہ کھوٹری روٹری ٹیبل نے 90 ڈگری کھوکھلی روٹری گئر بکسوں کو بھی کہا جاتا ہے جس میں خاص کنٹرول ایپلی کیشنز کے لئے امو موٹر گیئر باکس کے لئے تیار کیا گیا ہے. دائیں زاویہ کی رفتار کو کم کرنے والے میں سے کچھ بھی اسٹیئرنگ گیئر بکس یا سرپل بیوس گیئر بکسوں کو بھی کہا جاتا ہے جو درخواستوں کے لئے ہیں جہاں سمت میں تبدیلی کی ضرورت ہوتی ہے. وہ زیادہ سے زیادہ سختی اور سنکنرن مزاحمت کو یقینی بنانے کے لئے مربوط سٹینلیس سٹیل کے جسم کی خصوصیات ہیں.

1. صحیح زاویہ کھوٹری روٹری ٹیبل کیا ہے؟

دائیں زاویہ کھوٹری روٹری ٹیبل ایک قسم کی گھومنے والا آلہ ہے جس میں خصوصی طور پر 90 ڈگری فورس کی سمت میں تبدیلیوں کے لئے ڈیزائن کیا گیا ہے جس میں وقفے کی بچت یا خاص میکانیزم ڈیزائن کے مقصد کے لئے کچھ اطلاق ہوتا ہے. یہ کھوکھلی روٹری ٹیبل اور 90 ڈگری سٹیئرنگ گیئر باکس کے فوائد لیتا ہے جو پیچیدہ پائپنگ اور وائرنگ ممکن ہے.

اوپر سرپل بیوس گیئر کا منحصر نرم جسم ڈیزائن کیا گیا ہے اور رابطہ دانت کی سطح کے مرضی کے مطابق ڈیزائن بھی بوجھ بناتا ہے اور اعلی ٹاکک پیداوار کی اجازت دیتا ہے. جب یہ سیارے کمر کے ساتھ مل کر، گیئر تناسب بڑا ہو جائے گا جس میں 1:50 تک پہنچ جاتا ہے.

گیئرز اعلی طاقت کاربرائڈنگ مصر سٹیل اور دانتوں کی سطح کی سختی سے بنا کر کاربرائڈنگ کرنے کے بعد HRC60 ± 2 ° تک پہنچ سکتے ہیں.

امو موٹر کے ساتھ منسلک، دائیں زاویہ کھوٹری روٹری ٹیبل کسی بھی زاویہ پر طبقات بنا سکتے ہیں، جو ڈیجیٹل کنٹرول کو پورا کرسکتا ہے کہ کیمرے انڈیکس حاصل نہیں کرسکتا.

یہ ڈی ڈی موٹر اور کیمر انڈیکس کے لئے ایک مثالی متبادل بھی ہے اور کھوکھلی روٹری ٹیبل کے لئے ایک اچھی تکمیل ہے.

2. مصنوعات کی خصوصیات کیا ہے؟

• براہ راست کنکشن کے ذریعہ قابل اعتماد کو بہتر بنانے اور لاگت کو کم کرنا

دائیں میز زاویہ روٹری ٹیبل کے آؤٹ پٹ میز پر سازوسامان کی میز اور روبوٹ بازو براہ راست نصب کیا جا سکتا ہے. یہ میکانی ڈیزائن، حصص مختص، بیلٹ ڈیبگنگ وغیرہ وغیرہ کے لئے وقت اور قیمت کو بچاتا ہے، جس میں میکانی حصوں جیسے دلیوں اور بیلٹ کے استعمال کے مقابلے میں.

• ڈی ڈی موٹر اور کیمر انڈیکس کو مثالی متبادل

GIGAGER دائیں زاویہ کھوٹری روٹری ٹیبل ایسوسی موٹر، کیمرے انڈیکس اور ڈی ڈی موٹر کے فوائد لیتا ہے، کسی بھی زاویہ اور اعلی کارکردگی پر انڈیکسنگ بنانے.

• اعلی صحت سے متعلق پوزیشننگ بیکارش ≦ 1 آرک منٹ

بیک اپ ≦ 1 آرک منٹ، ± 5 آرک سیکنڈ تک بار بار پوزیشننگ کی درستگی.

نوٹ: تکرار پوزیشننگ کی درستگی مسلسل درجہ حرارت کے تحت مسلسل درجہ حرارت (عام درجہ حرارت) میں ماپا جاتا ہے.

• بڑے قطر کھوکھلی ساخت ممکن ہے کہ وائرنگ اور پائپنگ ممکن ہو

وائرنگ اور پائپنگ زیادہ آسان اور سادہ ہیں، اور اس خصوصیت کے فوائد خاص طور پر پیچیدہ وائرنگ اور پائپنگ کے ماحول میں نمایاں ہیں.

• 5000،000 سے بڑا محیط لوڈ کریں

اس کے اعلی طاقت کے ڈیزائن کردہ جسم کے ساتھ، یہ خالی روٹری ٹیبل سے بڑا محور بوجھ اٹھا سکتا ہے.

3. سسٹم کی ترتیب

دائیں زاویہ کھوکھلی روٹری ٹیبل کی ترتیب
معیاری ترتیب		اختیاری لوازمات
1	کھوکھلی روٹری ٹیبل × 1 سیٹ	1	سینسر پلیٹ × 1 سیٹ
		2	Photoelectric سینسر × 1 سیٹ

4. کتنے ماڈل دستیاب ہیں؟

ماڈل	موٹر کی قسم	فریم سائز	گیئر تناسب	قابل اجازت	قابل محوری لوڈ	وزن
GSA42-03K-SV	50-100W سرمو موٹر	42 ملی میٹر (1.65 انچ)	1: 3	12 ملی میٹر	200 ن	1.1 کلوگرام
GSA90-03K-SV	50-100W سرمو موٹر	90 ملی میٹر (3.54 انچ)	1: 3	24 ملی میٹر	800 ن	3.2 کلوگرام
GSA130-03K-SV	200-400W سرمو موٹر	130 ملی میٹر (5.12 انچ)	1: 3	40 ملی میٹر	2500 ن	6.5 کلوگرام
GSA200-05K-SV	750W سرڈو موٹر	200 ملی میٹر (7.87 انچ)	1: 5	80 ملی میٹر	5000N	18 کلو

مزید تفصیلات کے لئے، براہ مہربانی منسلک فہرست سے رابطہ کریں. (اس صفحے میں پی ڈی ایف ڈاؤن لوڈ کریں)

5. بڑا گیئر تناسب آؤٹ پٹ کے لۓ حاصل کرنے کے لئے کس طرح؟

کچھ ایپلی کیشنز کے لئے، بڑے گیئر تناسب کی ضرورت ہوتی ہے، یہ سیارہ ریگولیٹر یا دائیں زاویہ گیئر باکس کے ساتھ دائیں زاویہ کھوٹری روٹری ٹیبل کے مجموعہ سے حاصل کیا جاسکتا ہے. ذیل میں مختلف گیئر تناسب کے لئے ایک مجموعہ فہرست ہے.

ماڈل	مشترکہ کم قیمت کی قسم	گیئر تناسب	موٹر کی قسم
GSA42-03K-SV	GSZ سیریز حق زاویہ ریڈیورر	9	سرو موٹر
GSA42-03K-SV	سیارے کی کمی	9/12/15/21/30
GSA90-03K-SV	GSZ سیریز حق زاویہ ریڈیورر	9
GSA90-03K-SV	سیارے کی کمی	9/12/15/21/30
GSA130-03K-SV	GSZ سیریز حق زاویہ ریڈیورر	6/9
GSA130-03K-SV	سیارے کی کمی	9/12/15/21/30
GSA200-05K-SV	GSZ سیریز حق زاویہ ریڈیورر	10/15
GSA200-05K-SV	سیارے کی کمی	15/20/25/35/50

سیارے کو کم کرنے کے ساتھ دائیں زاویہ کھوٹری روٹری ٹیبل کا مجموعہ

دائیں زاویہ ریڈیور کے ساتھ دائیں زاویہ کھوٹری روٹری ٹیبل کا مجموعہ

6. آلہ کا کیا قسم دائیں زاویہ کھوکھلی روٹری ٹیبل استعمال کرسکتا ہے؟

دائیں زاویہ کھوٹری روٹری ٹیبل بہت سے ایپلی کیشنز جیسے CNC انڈیکسنگنگ ڈیوائس، گھومنے کے مرحلے، فوجی رڈار، لیزر مارکنگ مشین، گروو ٹیسٹ، کشش ثقل سینسر ٹیسٹ، موبائل فون کے الیکٹرانک کمپاس ٹیسٹنگ اور دیگر عین مطابق الیکٹرانک مصنوعات کے لئے لاگو کیا جا سکتا ہے. یہ روبوٹ بازو جوڑوں، آٹومیشن پیداوار لائن، ٹیسٹنگ ڈیوائس، لیزر کاٹنے، وغیرہ کے لئے بھی استعمال کیا جا سکتا ہے.
