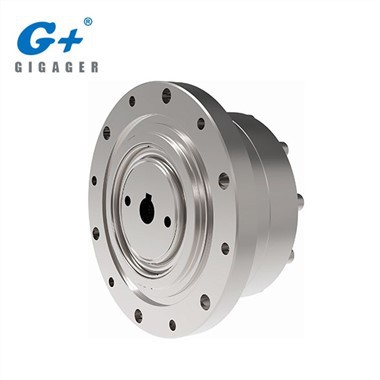

ہارمونک ڈرائیو جی ایچ سی سیریز کی تنصیب کی ہدایت

■ صحت سے متعلق جمع کرنا

اسمبلی کے دوران ، اگر بڑھتی ہوئی سطح کی خرابی اور ہچکچاہٹ والی اسمبلی جیسی غیر معمولی چیزیں ہیں تو ، مصنوعات کی کارکردگی کو ہراساں کیا جائے گا یا اس سے بھی نقصان پہنچا جائے گا۔ جیسا کہ نیچے دیئے گئے اعداد و شمار میں دکھایا گیا ہے ، مندرجہ ذیل جدول جمع شیل کی تجویز کردہ درستگی ہے۔

() میں ڈیٹا مربوط لہر جنریٹر کی قدر ہے

■ تنصیب کا طریقہ اور قدم

تیز رفتار کو کم کرنے کے ل moter موٹر کو جمع کرتے وقت موٹر انسٹالیشن کا تنصیب کا طریقہ لاگو ہونا ضروری ہے

تنصیب کا طریقہ اور نیچے کی طرح قدم۔

(سرکلر اسپلائن فکسڈ ، فلیکس اسپن آؤٹ پٹ ، رفتار کا تناسب معیاری تناسب ہے)

■ طریقہ 1

the موٹر کی بڑھتی ہوئی سطح پر موٹر بڑھتے ہوئے فلانج کو انسٹال کریں۔

wave لہر جنریٹر کو موٹر کے آؤٹ پٹ شافٹ میں ماؤنٹ کریں۔

اسپیڈ ریڈوسر کے مین فریم کو جمع کریں۔

motor موٹر کی رفتار 100r/منٹ کے ارد گرد کریں۔ موٹر شروع کریں۔ سکرو کو کراس وے میں باندھ دیں ، سکرو کی لاکنگ فورس سے ملنے کے لئے یکساں طور پر 4 سے 5 بار میں اضافہ کریں۔ کام کے دوران ناکامی یا ڈھیلنے سے بچنے کے ل all ، تمام پیچ کو گریڈ 12.9 ہونا چاہئے اور لوکیٹائٹ 242 تھریڈ لاکنگ سیال کے ساتھ لیپت ہونا چاہئے۔

■ طریقہ 2

speed اسپیڈ ریڈوسر کے مین فریم پر فلانج انسٹال کریں۔

wave موٹر کے آؤٹ پٹ شافٹ میں لہر جنریٹر کو انسٹال کریں۔

mot موٹر کی بڑھتی ہوئی سطح پر موٹر بڑھتے ہوئے فلانج انسٹال کریں۔

moter 100r/منٹ کے ارد گرد موٹر کی رفتار طے کریں۔ موٹر شروع کریں۔ سکرو کو کراس وے میں باندھ دیں ، سکرو کی لاکنگ فورس سے ملنے کے لئے یکساں طور پر 4 سے 5 بار میں اضافہ کریں۔ کام کے دوران ناکامی یا ڈھیلنے سے بچنے کے ل all ، تمام پیچ کو گریڈ 12.9 ہونا چاہئے اور لوکیٹائٹ 242 تھریڈ لاکنگ سیال کے ساتھ لیپت ہونا چاہئے۔

تبصرہ:

براہ کرم لہر جنریٹر اور موٹر کے بڑھتے ہوئے فلانج کے درمیان گیپ کو چکنائی کے ساتھ پُر کریں جب لہر جنریٹر کا سامنا کرنا پڑتا ہے۔

■ تنصیب کی احتیاط

جب غلط طریقے سے جمع ہوتا ہے تو رفتار کو کم کرنے والا کمپن ہوسکتا ہے اور غیر معمولی شور کا سبب بن سکتا ہے ، براہ کرم نیچے دیئے گئے احتیاطی تدابیر کی تعمیل کریں۔

wave لہر جنریٹر کی احتیاط

1. جمع ہوتے وقت لہر جنریٹر بیئرنگ کی پوزیشن پر دبے ہوئے اوورلوڈ سے پرہیز کریں۔ لہر جنریٹر

گھومنے سے آسانی سے داخل کیا جاسکتا ہے۔

2. براہ کرم سینٹر آفسیٹ کے اثر و رسوخ کو کنٹرول کرنے کے لئے توجہ دیں اور تجویز کردہ قیمت میں اسکیو کریں ، جب

مربوط لہر جنریٹر کا استعمال۔

circ سرکلر اسپلائن اور فلیکس اسپلائن کی احتیاط

1. یقینی بنائیں کہ تنصیب کی سطح فلیٹ ہے ، سلیٹنگ نہیں۔

2. اس بات کو یقینی بنائیں کہ سکرو کے سوراخ میں کوئی ہلچل ، کھردری کناروں اور غیر ملکی معاملات نہیں ہیں۔

3. اس بات کو یقینی بنائیں کہ سرکلر اسپلائن میں مداخلت سے بچنے کے لئے ، کیس کی تنصیب کی پوزیشن پر چیمفرنگ پروسیسنگ اور پروسیسنگ سے گریز کر رہے ہیں۔

gra چکنائی کے لئے احتیاطی تدابیر

1. لچکدار اثر کو چکنائی کے ساتھ یکساں طور پر لیپت کرنے کی ضرورت ہے ، اور موٹر اور بڑھتے ہوئے فلانج کے مابین رابطے سے تشکیل شدہ گہا کو 80 ٪ چکنائی سے بھرنے کی ضرورت ہے۔

2. فلیکس اسپلائن کی اندرونی دیوار کو چکنائی کے ساتھ یکساں طور پر لیپت کرنے کی ضرورت ہے ، اور فلیکس اسپلائن اور فلانج کے مابین رابطے کے ذریعہ تشکیل شدہ گہا کو 80 ٪ چکنائی سے بھرنے کی ضرورت ہے۔

3. چکنائی کی کارکردگی درجہ حرارت کے ذریعہ تبدیل ہوجائے گی ، درجہ حرارت جتنا زیادہ ہوگا ، تیزی سے بگاڑ۔ چکنائی کو ہمیشہ اچھی حالت میں یقینی بنانے کے ل the ، ریڈوسر کے اعلی درجہ حرارت والے حصے کا حرارت توازن درجہ حرارت 70 ڈگری سے کم ہونا چاہئے ، اور درجہ حرارت میں اضافہ 40 ڈگری سے کم ہونا چاہئے۔

4. ریڈوسر کے ہر متحرک حصے کا لباس بنیادی طور پر چکنائی کی کارکردگی سے متاثر ہوتا ہے۔ اگر ممکن ہو تو ہارمونک ڈرائیو کے لئے ہر 3000 گھنٹے کے آپریشن کے دوران چکنائی کو تبدیل کیا جانا چاہئے۔

■ دیگر تحفظات

1. استعمال کے دوران ہونے والے نقصان سے بچنے کے ل the ، ہارمونک ڈرائیو کو صاف ستھرا ماحول کے تحت انسٹال کرنا ضروری ہے ، اور کوئی بھی غیر ملکی معاملہ تنصیب کے دوران ریڈوسر میں داخل نہیں ہوسکتا ہے۔

2. براہ کرم اس بات کو یقینی بنائیں کہ گیئر کی سطح اور ریڈوسر کے لچکدار اثر ہمیشہ مکمل طور پر چکنا۔ دانت کا چہرہ ہمیشہ اوپر کی طرف کرنے کی سفارش نہیں کی جاتی ہے ، جو چکنا کرنے والے اثرات کو متاثر کرے گی۔

3. آلہ پر سب سے پہلے فلیکس اسپلائن اور سرکلر اسپلائن انسٹال کریں ، پھر لہر جنریٹر کو جمع کریں۔

4. جب مشین انسٹال کریں تو ، لہر جنریٹر کا لمبا محور ریڈوسر کے فلیکس اسپلائن کے لمبے محور کے ساتھ منسلک ہوتا ہے۔ پھر اسی سکرو کے ساتھ ریڈوزر کو ٹھیک کریں ، اور اسے تھوڑا سا سخت کریں۔

5۔ براہ کرم اس بات کی تصدیق کریں کہ لہر جنریٹر کو جمع کرنے کے بعد ، فلیکس اسپلائن اور سرکلر اسپلائن کے مابین مشغولیت 180 ڈگری سڈول ہے۔

6. انسٹالیشن ختم ہونے کے بعد ، براہ کرم پہلے اسے کم رفتار (100rpm) پر چلائیں ، اگر غیر معمولی کمپن اور شور ہے تو ، براہ کرم اسے فوری طور پر روکیں ، اور چیک کریں کہ انسٹالیشن درست ہے یا نہیں ، یا ہم سے رابطہ کریں۔ تنصیب

7. ریڈوسر کے لئے انسٹالیشن ہوائی جہاز کی ضروریات یہ ہیں: فلیٹنس 0. 0.1 ملی میٹر

8. چکنائی کے رساو کو روکنے اور ریڈوزر کی استحکام کو برقرار رکھنے کے لئے ، مختلف پوزیشنوں کے لئے اسی طرح کے سگ ماہی کے طریقہ کار کا استعمال کرنا ضروری ہے ، جیسے: گھومنے والی حرکت کے لئے تیل مہر ، مختلف حصوں کی ملاوٹ کی سطحوں کے لئے او رنگز ، اور سکرو سوراخوں کے لئے سکرو گلو۔

9. براہ کرم فلانج اور لہر جنریٹر کے ڈیزائن کی تصدیق کے لئے ڈرائنگ میں ریڈوسر کے جیب ہول پر سختی سے عمل کریں۔ اگر حد سے تجاوز شدہ جیب سوراخ ہے تو ، یہ فلیکس اسپلائن اور فلانج یا لہر جنریٹر کے مابین مداخلت کا سبب بنے گا ، ریڈوسر کی خدمت کی زندگی کو متاثر کرے گا۔

10. ریڈوسر کی تنصیب کا ڈیزائن لہر جنریٹر کی تنصیب کی گہرائی کی ضروریات کے مطابق ہونا چاہئے۔ ریڈوسر کی مختلف تنصیب کی گہرائی۔

11. ریڈوسر کی سطح پر کوئی اینٹی رسٹ علاج نہیں ہے۔ اگر زنگ کی روک تھام کی ضرورت ہو تو ، زنگ روکنے والے کو سطح پر لگائیں۔
