GHS-A

■ گیئر ٹرانسمیشن کا اصول
ہارمونک گیئر ٹرانسمیشن کو امریکی موجد CWMusser نے 1955 میں ایجاد کیا تھا۔ یہ ٹرانسمیشن کی ایک نئی قسم ہے جو حرکت یا پاور ٹرانسمیشن میں لچکدار ورکنگ ممبر کی لچکدار ڈیفارمیشن کو استعمال کرتی ہے۔ یہ سخت ممبروں کا استعمال کرتے ہوئے مکینیکل ٹرانسمیشن کے ذریعے ٹوٹ جاتا ہے۔ میکانزم کا ماڈل مکینیکل ٹرانسمیشن حاصل کرنے کے لیے ایک لچکدار ممبر کا استعمال کرتا ہے، جس کے نتیجے میں بہت سی خاص خصوصیات ہوتی ہیں جن کا حصول دیگر ٹرانسمیشنز کے ساتھ مشکل ہوتا ہے۔ انٹرمیڈیٹ لچکدار ممبر کی اخترتی کا عمل بنیادی طور پر ایک سڈول ہارمونک ہے۔

ہارمونک ڈرائیو کم کرنے کا جزو

ہارمونک گیئر ٹرانسمیشن کا اصول

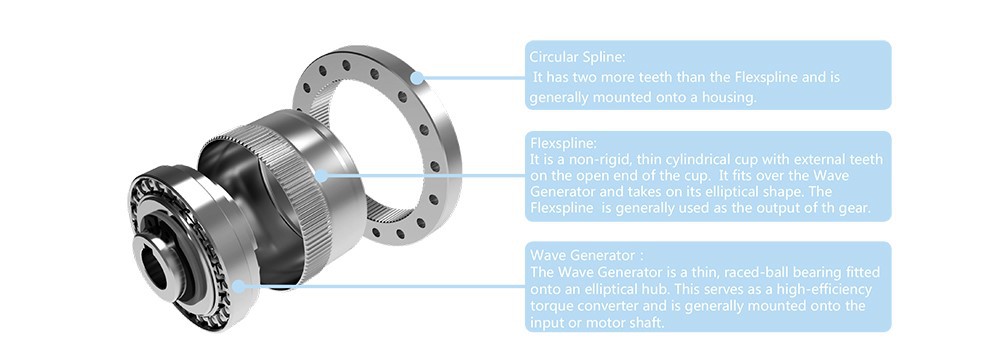

GIGAGER ہارمونک گیئر میں کمی کا اصول Flexspline، سرکلر اسپلائن اور ویو جنریٹر کی رشتہ دار حرکت کا استعمال کرنا ہے، بنیادی طور پر موشن اور پاور ٹرانسمیشن کو محسوس کرنے کے لیے flexspline کی قابل کنٹرول لچکدار اخترتی۔ ویو جنریٹر میں بیضوی کیم لچکدار پہیے میں گھومتا ہے تاکہ فلیکس لائن کو درست کر سکے۔ جب Flexspline دانت اور سرکلر Spline دانت ایک دوسرے کے ساتھ داخل ہوتے ہیں اور ایک دوسرے کے ساتھ میش ہوتے ہیں جو لہر جنریٹر کے بیضوی کیم کے لمبے محور کے سروں پر ہوتے ہیں، چھوٹے محور کے سروں پر Flexspline دانت سٹیل کے پہیے کے دانتوں سے الگ ہو جاتے ہیں۔ لہر جنریٹر کے لمبے محور اور مختصر محور کے درمیان دانتوں کے لیے، نیم مصروف حالت جو آہستہ آہستہ Flexspline اور Circular Spline کے دو مراحل کے مختلف حصوں کے ساتھ انگیجمنٹ میں داخل ہوتی ہے، کو کاٹنا کہا جاتا ہے۔ یہ مشغولیت سے بتدریج دستبرداری کی حالت میں ہے، جسے ڈس ایجنگ کہا جاتا ہے۔ جب لہر پیدا کرنے والا مسلسل گھومتا ہے، تو فلیکس لائن مسلسل بگڑی جاتی ہے، تاکہ دو پہیوں کے دانت مسلسل اپنی اصل کام کرنے والی حالتوں کو میشنگ، کاٹنے، مشغول اور منقطع ہونے کی چار حرکات کے دوران بدلتے رہتے ہیں، دانتوں کی حیرت انگیز حرکت پیدا کرتے ہیں اور حرکت کی منتقلی کو محسوس کرتے ہیں۔ لہر جنریٹر سے flexspline تک.

GHS-A مصنوعات کی تفصیل

فلیکس اسپلائن ایک کھوکھلی فلانگنگ ڈھانچہ ہے، کمپیکٹ ڈھانچہ ہے اور شافٹ ان پٹ کراس سلائیڈر کپلنگ کے ذریعے ویو جنریٹر کے اندرونی سوراخ سے جڑا ہوا ہے۔

خصوصیات:

● فلیٹ شکل · معیاری ڈھانچہ

● کمپیکٹڈ اور سادہ ڈیزائن

● زیرو بیکلاش

● لہر جنریٹر خود سیدھ میں لانا

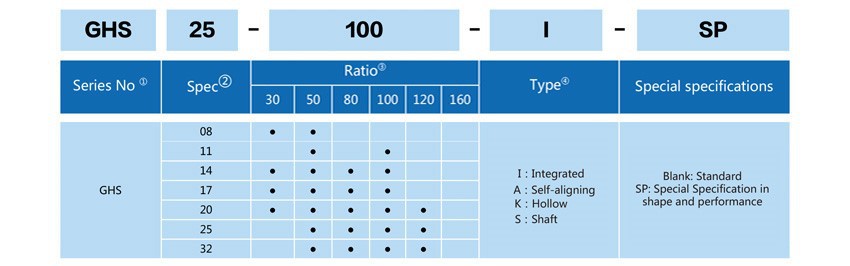

GHS08-A

GHS11-A

GHS14-A

GHS17-A

GHS20-A

GHS25-A

GHS32-A
